應用概述
通訊管理機是變電站綜合自動化系統的一個重要組成部分，完成廠站內微機保護測控裝置、自動裝置、直流電源系統、電度表等智能設備與后臺監控系統和遠方調度系統的信息交互，適用于需要進行規約轉換的自動化系統中。

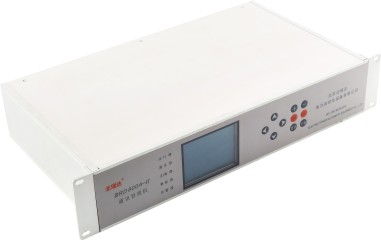

液晶顯示模塊，設備運行情況和信息數據可在液晶顯示屏中查詢。
顯示單元

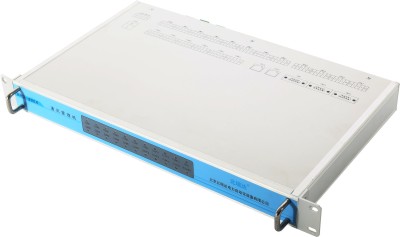

BRD900A系列通訊管理機安裝22個指示燈，根據指示燈的運行狀態能準確判斷設備的運行情況。BRD900A－Ⅱ型通訊管理機配置液晶顯示模塊，設備運行情況和信息數據可在液晶顯示屏中查詢。
技術參數
| 序號 | 項目 | BRD900A | BRD900A-Ⅱ |
| 1 | 工作環境 | -20℃～+70℃ |
| 2 | 工作電源 | AC/DC220V±20%50HZ |
| 3 | 整機功耗 | 不大于15W | 不大于25W |
| 4 | 硬件配置 | 標準1U | 標準2U |
| 5 | 顯示 | —— | 真彩色320×240液晶 |
| 6 | 通訊接口
配置 | 10個串口（RS232和RS485） | 16個串口（RS232和RS485） |
| 2個以太網通訊口 | 2個以太網通訊口 |
| 4個CAN2.0接口 | 4個CAN2.0接口 |
| 7 | 其他接口 | 音響告警輸出 |
| —— | 開入量8路 |
| —— | 開出量4路 |
| 8 | 通信規約 | IEC60870-5-101/102/103/104、DL451-91、DNP3.0和其它指定的通訊規約等 |
