應用概述

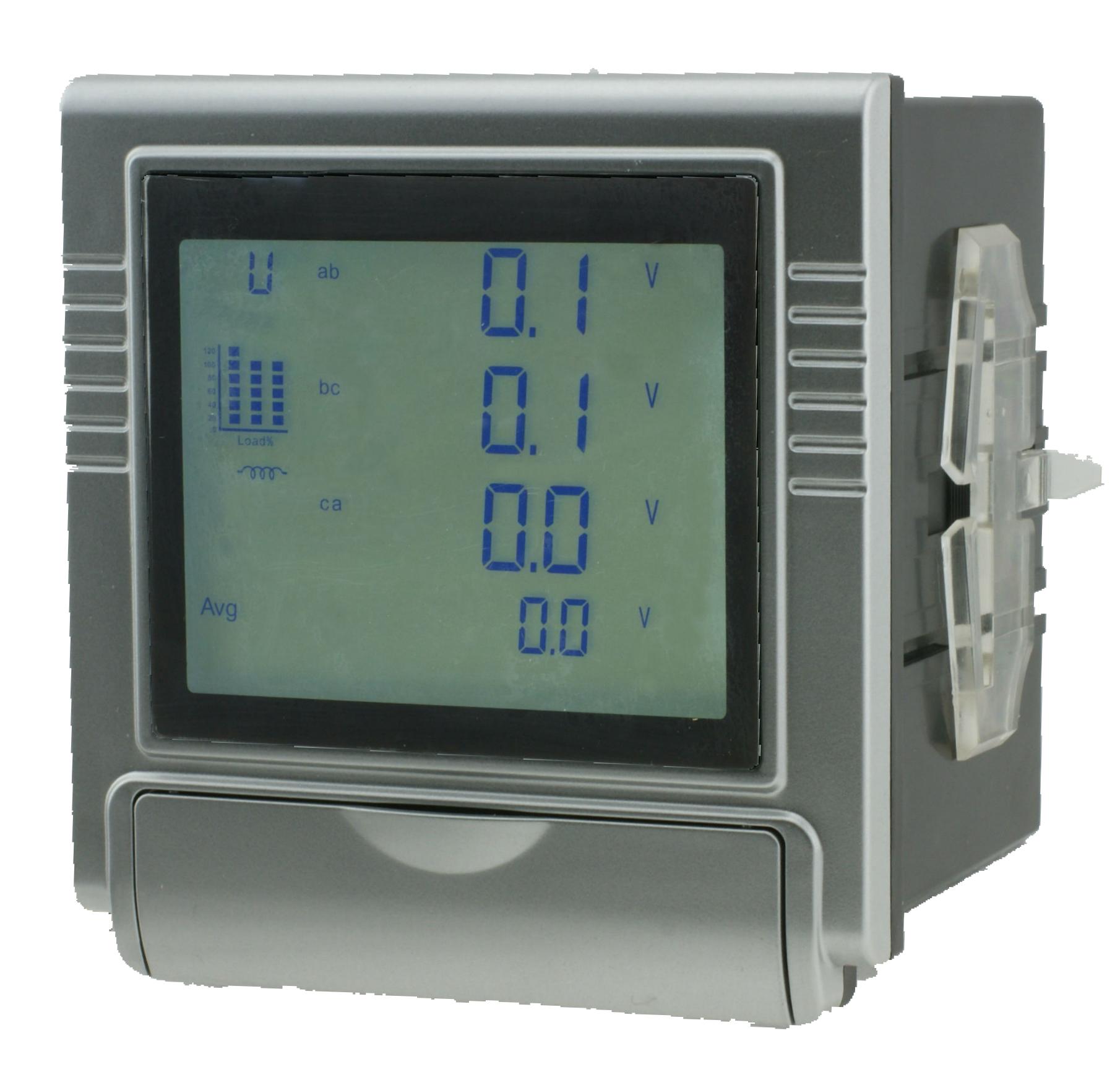

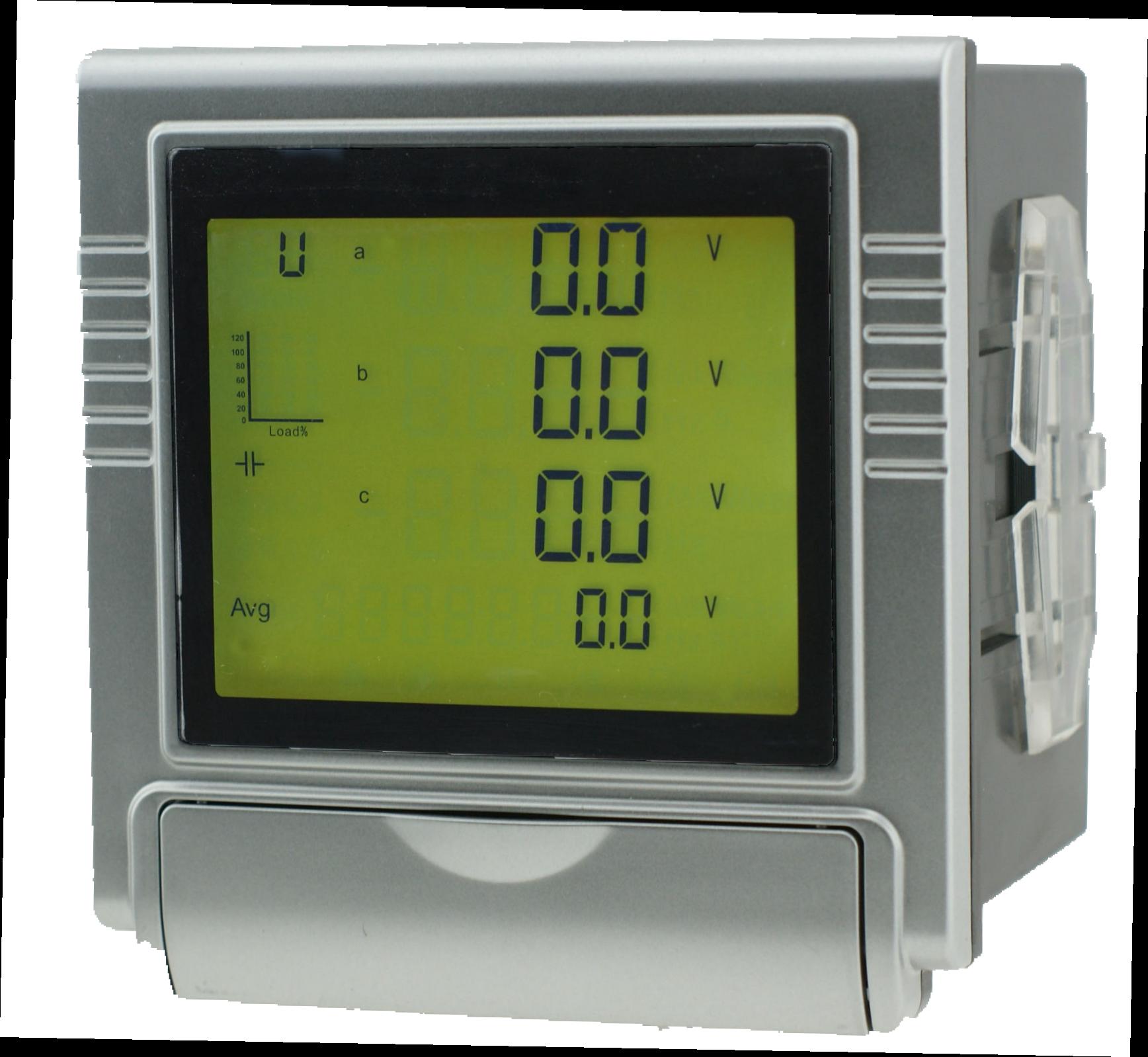

MT/C3三相多功能表是一款用于中低壓系統 （6～35kV和0.4kV）的智能化裝置，它集數據采集、控制、統計功能于一身，具有交流電參量的測量、電能計量、脈沖輸入量累計、故障記錄、4路開關量輸入監測、2路繼電器輸出、2路脈沖輸出、越限告警、2～32次諧波監測的功能等功能。MT/C3提供通訊功能，支持RS485接口MODBUS通訊協議，與計算機監控系統連接。裝置外形如圖所示。
特點
★全參數測量：支持三相三線制和三相四線制，具有三相電壓、三相電流、零序電流、有功功率、無功功率、視在功率、功率因數、系統頻率等全電網參數測量功能。
★計量功能：總、正向、反向有功電能；A/B/C分相絕對值有功電能；總、正向、反向無功電能；A/B/C分相絕對值無功電能；四象限無功電能。具有2路電能脈沖輸出，分別關聯有功與無功電度量。
★諧波測量：電壓和電流的諧波畸變率THD,電壓的2～32次諧波分量占有率、電流的2～32次諧波分量占有率、電壓的基波有效值、電流的基波有效值等的測量與計算功能。
★分時計量：具有4個費率，48個時段，能分時計量正反向有功電能、正反向無功電能、四象限無功電能。
★需量測量：正反向有功最大需量、正反向無功最大需量及發生時間。
★值統計：各相/線電壓、電流、頻率、總/三相功率因數、總/三相有功功率、無功功率、視在功率的最大/最小值及發生時間。
★不平衡度：三相電壓、電流不平衡度。
★告警事件記錄：電參量越限告警，支持過流、零流、接地、低壓、過壓、低頻、過頻、低功率因數越限告警，可設置關聯繼電器輸出。最多可記錄16個告警SOE事件。
★控制輸出：具有2路繼電器控制輸出。
★關量輸入；具有最大共4路開關量輸入功能；同時3、4點硬結點可設定為脈沖計數輸入功能；最多可記錄32個開關量SOE事件。
★本地測控：所有電參量、事件記錄、運行狀態可本地查看，參數可本地設置，控制繼電器可本地合、分閘操作等。
功能配置
| 功能/型號 | MT900-C3/U | MT900-C3/I | MT900-C3/E | MT900-C3/T |
| 參數測量 | 電壓 | √ |
| √ | √ |
| 電流 |
| √ | √ | √ |
| 零序電流 |
| √ | √ | √ |
| 有功功率 |
|
| √ | √ |
| 無功功率 |
|
| √ | √ |
| 視在功率 |
|
| √ | √ |
| 功率因數 |
|
| √ | √ |
| 頻率 | √ |
| √ | √ |
| 溫度 | √ | √ | √ | √ |
| 能量 | 有功電能 |
|
| √ | √ |
| 無功電能 |
|
| √ | √ |
| 電能脈沖 |
|
| 選配功能 | √ |
| 分時計量 |
|
| 選配功能 | 選配功能 |
| 統計 | 極值統計 |
|
| √ | √ |
| 需量統計 |
|
| √ | √ |
| 不平衡率 | √ | √ | √ | √ |
| 綜合監控功能 | 4路開關量輸入 | 選配功能 | 選配功能 | 選配功能 | 選配功能 |
| 2路繼電器輸出 | 選配功能 | 選配功能 | 選配功能 | 選配功能 |
| RS485通訊 | √ | √ | √ | √ |
| 綜合顯示 | √ | √ | √ | √ |
| 諧波 |
|
|
|
| 選配功能 |
| 越限告警功能 | 過電壓 | √ |
| √ | √ |
| 過電流 |
| √ | √ | √ |
| 過頻率 | √ |
| √ | √ |
| 低電壓 | √ |
| √ | √ |
| 低頻率 | √ |
| √ | √ |
| 零流 |
| √ | √ | √ |
| 低功率因數 |
|
| √ | √ |
| 接地 |
| √ | √ | √ |
