應用概述
MT900-C單相智能電量儀表用于6~35kV和0.4kV中低壓系統,產品集數據采集和控制及統計功能于一身,具有基本單回路交流電參量的測量、計算與統計、電能累計、脈沖輸入量累計、故障記錄、4路開關量輸入、2路繼電器輸出、2路脈沖輸出、越限告警、極值統計等功能。MT900-C提供通訊接口,支持RS485接口MODBUS通訊協議,可以方便地與各類計算機監控系統實現信息交換。裝置外形圖如圖1-1-1所示:

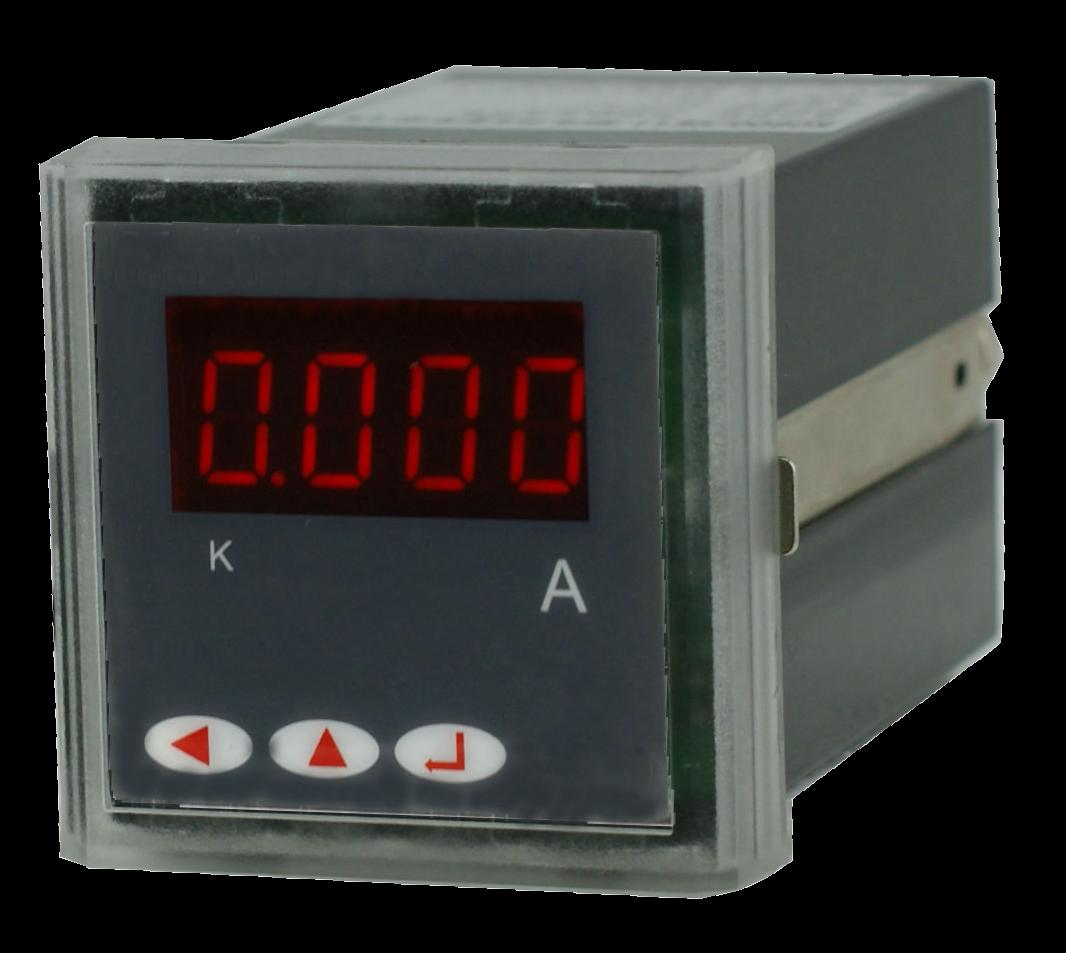

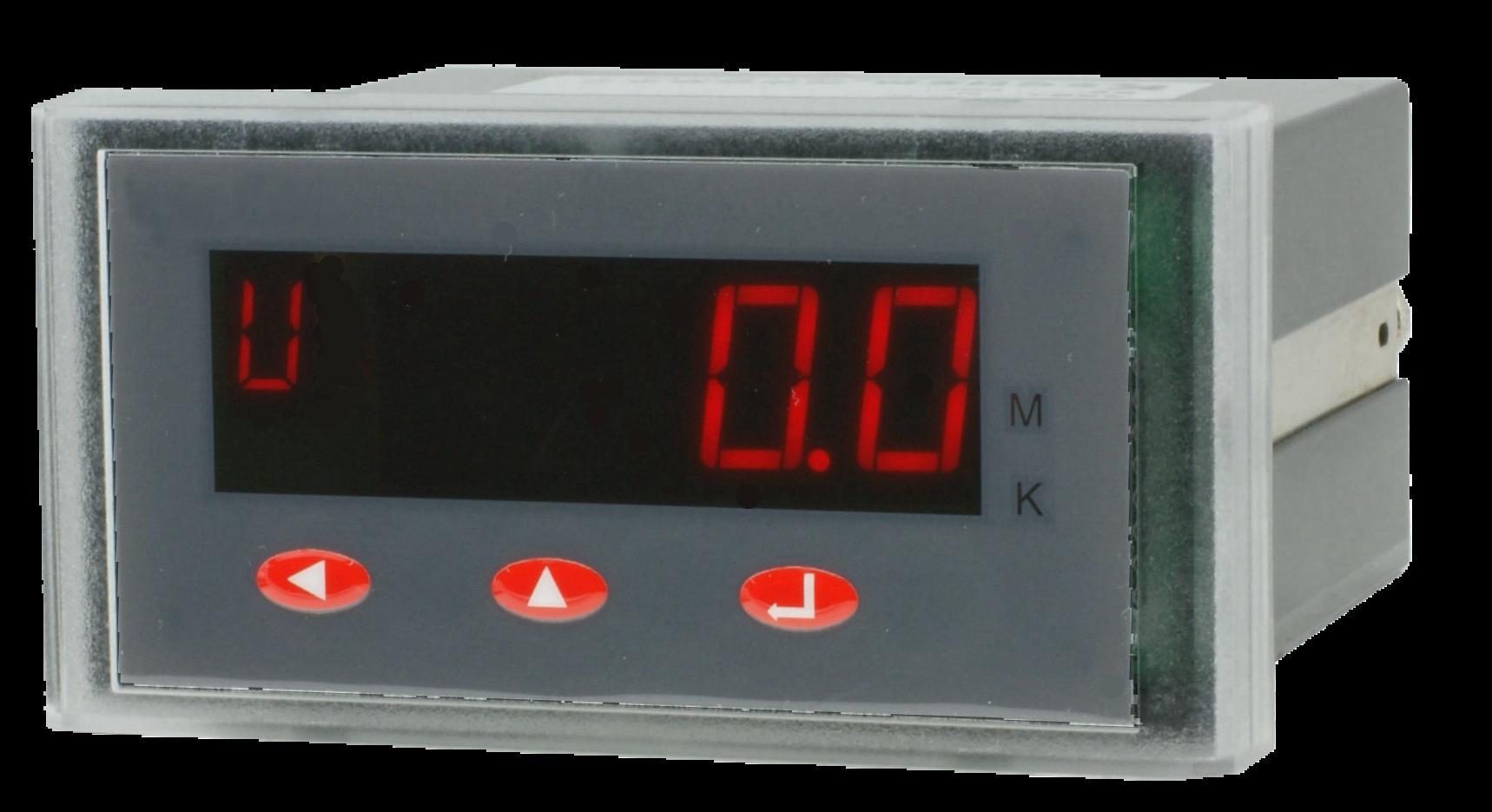

B型外殼(48*96) C型外殼(48*48)

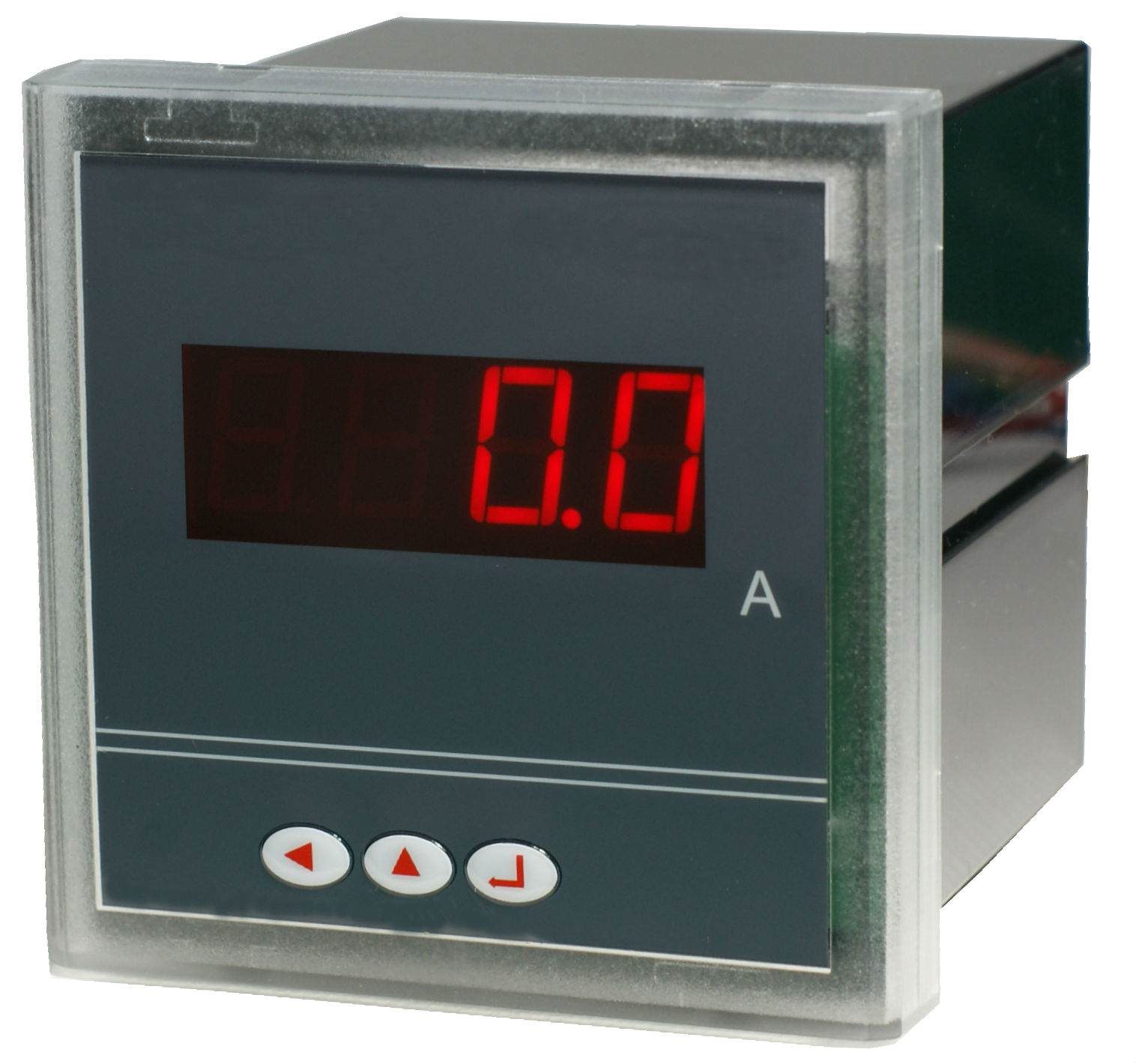

F型外殼(80*80)
★設計新穎,體積小、結構緊湊;
★功耗低,正常工作,整機功耗小于1W;
★外觀流線型設計,美觀大方,按鍵加蓋安全防塵;
★真有效值測量,避免諧波影響;
★所有的工作參數均可現場設置;
★嵌入式CPU,使用專用計量模塊,并輔以在線補償技術;
★獨特的抗干擾性能,保證在惡劣的電力系統環境中穩定運行;
★面板式安裝與獨特卡式固定方式,安裝簡便牢固。
功能配置
| 名 稱 | 單相電壓表 | 單相電流表 | 三相電壓表 | 三相電流表 | 三相電壓、電流組合表 |
型 號 (尺寸) | MT900-CⅠ/U (96*48) MT900-CⅡ/U (48*48) | MT900-CⅠ/I (96*48) MT900-CⅡ/I (48*48) | MT900-CⅠ/3U (96*96) MT900-CⅡ/3U (80*80) | MT900-CⅠ/3I (96*96) MT900-CⅡ/3I (80*80) | MT900-CⅠ/3T (96*96) MT900-CⅡ/3T (80*80) |
| 功能描述 | 電壓+RS485 +設置鍵 | 電流+RS485 +設置鍵 | 電壓測量 +設置鍵 | 電流測量 +設置鍵 | 三相電壓+三相電流測量 +設置鍵 |
