應用概述

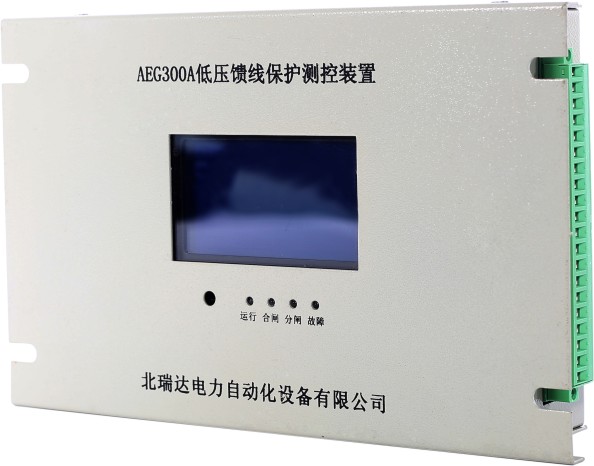

AEG300A型低壓饋線開關保護器是一款具有高可靠性、高精度、使用新技術處理漏電保護的新型煤礦低壓微機保護裝置。AEG300A適用于煤礦井下額定電壓為380V/660V/1140V，額定電流至1000A的三相中性點不接地系統，對總開關、分支開關和大容量電動機起保護作用。該保護器采用FYF6紅外遙控器進行操作，在井下可安全方便地設置運行參數，查看設備運行狀態。保護器具備CAN2.0通訊接口，使用IEC60870-5-104規約文本與監控分站進行通訊。當井下配電所的支路開關數量發生變化時，并不會影響到保護器的精準度，即選擇性漏電保護的方向不因支路開關的增減而產生偏差，從而大大提高了漏電保護的可靠性。
產品特點
★CPU采用32位DSP芯片
★裝置提供CAN通訊方式
★紅外遙控操作
★采用128×64點陣藍膜復顯液晶顯示器，外形美觀
★電路板采用多層表面貼裝技術，采用工業級芯片，裝置的硬件系統具有較高的抗干擾能力和工作可靠性
★裝置采用整體全封閉鐵殼機箱，強弱電嚴格分開
★兼有遙測、遙控、遙信功能
★裝置具有獨立的操作回路
★裝置具有總、分開關的設置開關，通過液晶屏幕可直接設置
★真正的防塵、抗振動設計，適合安裝于開關柜、低壓防爆柜等環境條件較為惡劣的現場運行
環境條件
★工作溫度：-15℃～+50℃
★貯存及運輸溫度：-25 ℃～+70 ℃，在極限值下不施加激勵量，裝置不出現不可逆的變化，溫度恢復后，裝置能正常工作
額定電氣參數
★交流電源：127V，允許電壓范圍：85V ～ 265V
★交流電壓：380V、660V、1140V
★交流電流：200A、400A、500A、630A
★頻 率：50Hz
裝置過載能力
★電流回路：10倍額定電流，連續工作
★電壓回路：1.5倍額定電壓，連續工作
功率消耗
★整機功耗：＜ 10W
保護功能
★短路保護
★反時限過載保護
★失壓保護
★過壓保護
★負序過流保護
★不平衡保護
★缺相保護
★漏電閉鎖
★漏電保護
★選擇性漏電保護
★風電瓦斯閉鎖
測控功能
★4路遙信開入：合位置信號引入、復歸信號引入、瓦斯閉鎖引入、風電閉鎖引入
★3路開出：斷路器遙控分輸出、斷路器遙控合輸出、閉鎖輸出
★對模擬量UA、UB、UC、IA、IB、IC、U0、I0、Rjy（漏電電阻）的測量，計算有功、無功、功率因數
★保護事件順序記錄SOE
