應用概述

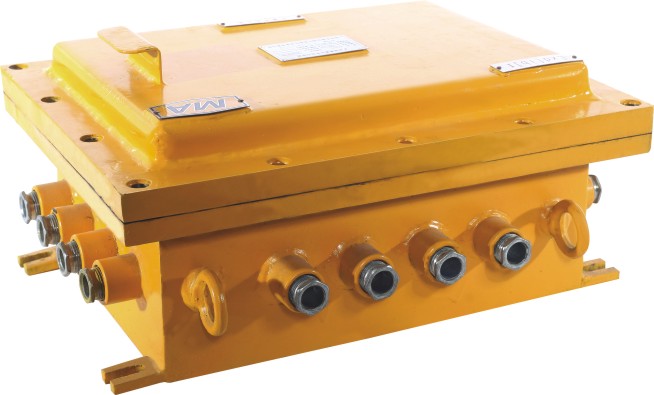

KXJ127礦用隔爆型控制器是煤礦開關量傳輸設備的主要配套設備之一。KXJ127不僅可傳輸煤礦井下設備開關量的運行狀態,還可實現電氣隔離。通過其輸入輸出開關量的邏輯判斷(相或),實現防越級跳閘等功能。
環境條件
★環境溫度:0℃~+40℃
★平均相對濕度:不大于95%(+25℃)
★大氣壓力:80kPa~106kPa
★無顯著振動和沖擊的場合
★煤礦井下有瓦斯、煤塵等爆炸性混合物,但無破壞絕緣的腐蝕性氣體的場合
技術參數
★額定電壓: 127V,允許偏差-25%~+10%
★諧波:不大于10%
★頻率:50Hz,允許偏差±5%
★輸入視在功率:≤100VA
★12路開關量輸入,3路電壓輸出
★開關量輸入端的開路最大電壓13V,開關量短接時的最大電流<5mA
★3路本安輸出:開路電壓:13V,短路電流小于5mA
★輸入端開關量短接時,輸出端的響應時間<10mS
主要功能
★開關量的傳輸
★開關量之間相或的功能
★開關量之間的電氣隔離
★防止高壓真空配電裝置的越級跳閘
