應用概述

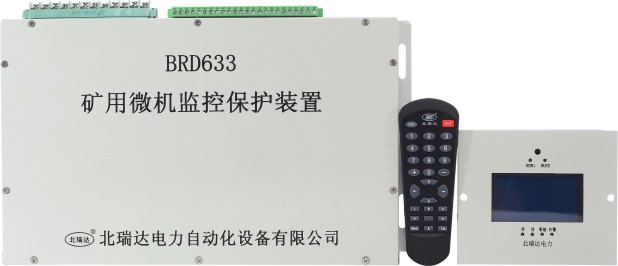

BRD633型礦用微機保護測控裝置,用于煤礦井下6~10kV電壓等級的中性點不接地或中性點經消弧線圈接地的系統,裝置集保護、監測、控制、錄波、通信于一體,對井下的高壓線路起到監控和保護作用。裝置采用FYF6紅外遙控器或按鍵進行操作,在井下可安全方便的設置運行參數,查看 設備運行狀態。BRD633分為“線路模式”和“電機模式”兩種運行模式,有各自獨立的保護功能項,每個模式中的定值參數均可獨立、無級整定,不因井下高壓開關所帶饋出線類型發生變化而改變,便于用戶根據實際需要靈活選擇。本產品是高性能微機保護裝置,具有功能豐富、性能可靠、操作方便等特點,在井下供電系統改造中,可替換老式繼電保護以彌補其功能簡單、精度低的缺陷。BRD633配套高壓防爆開關使用,與AEG300A低壓飽饋線開關綜合保護器(配套使用低壓防爆開關)和井下電力監控分站組成井下電力監控系統,對井下供電系統起到保護和監控作用,是創建井下高壓電力監控系統的首選。
線路模式
★速斷保護(帶方向)
★兩段式定時限過流保護(帶方向)
★三段式零序過流保護(帶方向)
★低電壓保護
★過電壓保護
★反時限過負荷保護
★零序過壓保護
★不平衡電壓保護
★低周功能
★絕緣電阻監察
★風電瓦斯閉鎖
電機模式
★啟動時間過長保護
★短路保護
★兩段式定時限過流保護(帶方向)
★三段式零序過流保護(帶方向)
★低電壓保護
★過電壓保護
★反時限過負荷保護
★零序過壓保護
★不平衡電壓保護
★絕緣電阻監察
★風電瓦斯閉鎖
測控功能
★6路遙信開入:合位置信號、信號復歸、電度脈沖、瓦斯閉鎖、風電閉鎖、開入1
★ 4路開出:斷路器遙控分輸出、斷路器遙控合輸出、閉鎖輸出、告警輸出
★ 對模擬量UA、UB、UC、IA、IC、U0、I0、RJY絕緣電阻的測量,計算有功、無功、功率因數、正有功電度、負有功電度、正無功電度、負無功電度
★保護事件順序記錄SOE
